衬砌台车结构部件有哪些?

时间:2022-12-21 10:51:01 点击:1445 次 来源:洛阳高飞桥隧机械股份有限公司
  衬砌台车是现在隧道二次衬砌时专用的设备,将其与其他辅助机械进行配合,能够提高工作效率,减少劳动力的使用,使得工程进度得到有效的提升。很多人不清楚衬砌台车结构部件有哪些,针对这个问题,小编总结了一些内容,接下来就为大家带来相关介绍。

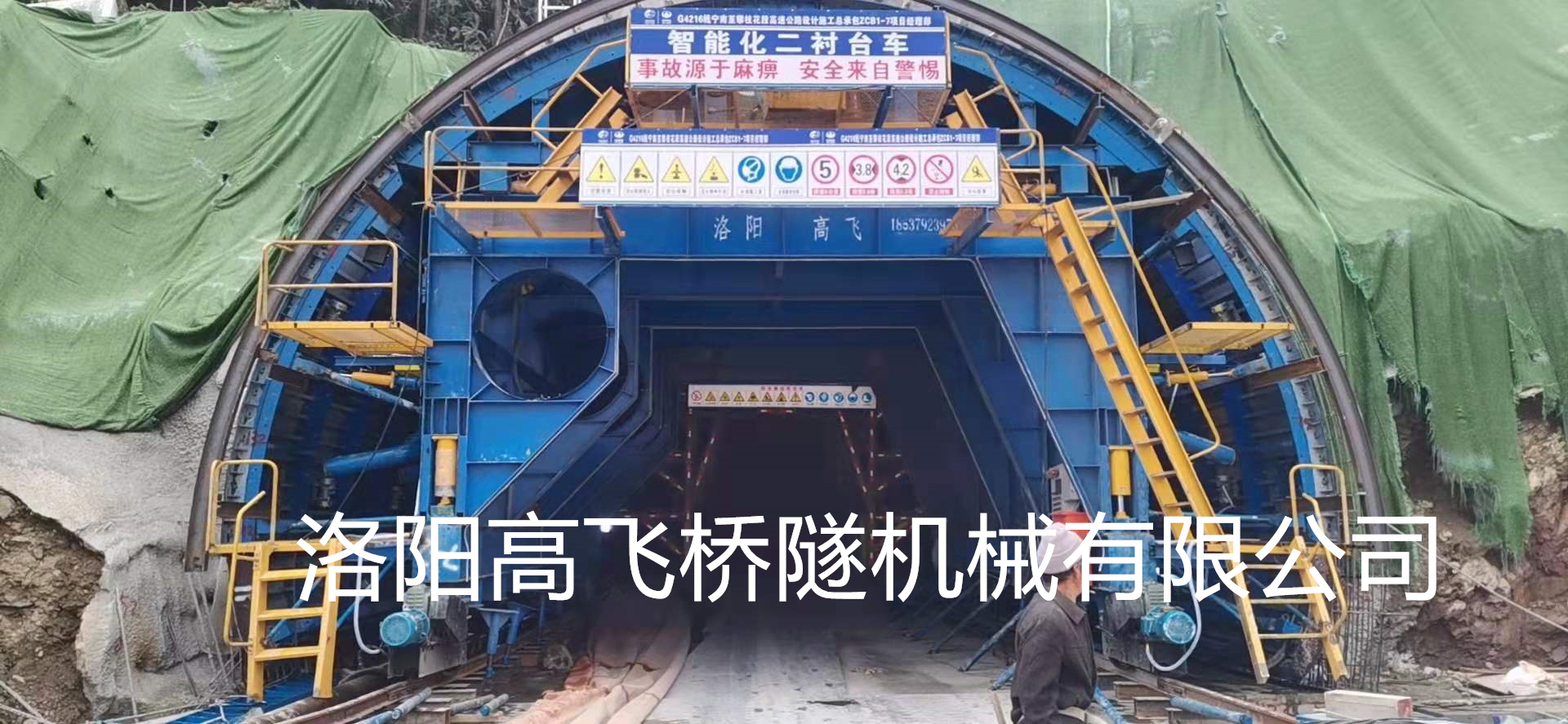

  衬砌台车

  衬砌台车结构部件


  1、模板
  模板是衬砌台车的主要部件之一,为了满足使用需求,模板的外表面需要几何尺寸准确、平整、光滑无错台。无论是在制造、运输、安装、使用等过程中要特别小心。不能造成任何划痕和扭曲变形。

  2、台梁
  台梁在台车上主要起到承重作用,其是主要承重构件,采用重型工字钢拼焊而成的。台梁两端下缘通过平移机构和门架相连,利用吊梁把台梁连成整体,形成一个承重构架。

  3、门形架
  门梁及立柱大都采用钢板组焊而成,斜撑大都采用重型工字钢拼焊而成。要求有足够的强度和刚度,是台车质量好坏形象标志之一。门形架是台车的骨架,由门梁、立柱、斜撑及连接板组成。

  4、底纵梁
  底纵梁是台车整体承重构件。要求强度高、刚度大,多采用重型工字钢组焊而成。上面与门架立柱相连接,下面与行走机构相接,在钢轨与底纵梁之间,设置了螺旋千斤顶,确保良好的稳定性。

  5、行走机构
  行走机构由行走架、轮对及动力驱动装置等构成,它的任务既是台车的总体承重构件,又是台车行走的驱动装置。它由电动机驱动摆线减速机通过链条及链轮,使轮对前进或后退,完成行走任务。

  6、平移机构
  平移机构是台车就位后微调对中之用,使台车中心与隧道中心重合,通过两端门梁上的平移油缸拉动平移底座在门形梁上左右滑行完成调心作用。

  7、支撑系统
  所有丝杠均属支撑系统,因位置不同,长短各异。支撑是台车的重要组成部分,是固定模板和支撑架体主要手段,所以,每一个丝杠都有每一个丝杆的作用,不能简化不装。丝杠有模板支撑丝杠、模板地脚对地支撑丝杠、台梁支腿丝杠及底纵梁支腿丝杠等。

  8、液压系统
  液压系统主要任务是模板升降伸缩就位之用,有少量的支撑作用,如顶模的升降主油缸要起支撑作用,为防止泄漏而下沉,在该油缸上设有机械锁,其余油缸因不是主要承重构件,故没有机械锁或液压锁。

  9、电器系统
  电器系统是由配电箱、操作按扭和电缆线组成,它是台车的动力来源,又是台车各种动作的控制中心。

  10、其他附件
  台车附件有:踏梯、围栏、工作平台、操作台、堵头板压条、工作窗、灌注口,斜井台车设有抗倾覆机构等等。

  以上就是小编带来的关于衬砌台车结构部件的相关介绍,组成衬砌台车的主要部件包括有模板、台梁、门形架、底纵梁、行走机构、平移机构、支撑系统、液压系统、电器系统以及其他附件。
