隧道防水板施工工艺及注意事项

时间:2023-02-21 13:45:12 点击:992 次 来源:洛阳高飞桥隧机械股份有限公司
  隧道在施工过程中会有地下水出现,且地下水一般均有腐蚀性,对隧道的支护构成很大危害,所以隧道防排水施工非常重要。防水一般都会使用防水板台车来进行防水板的铺设工作。下面,小编就为大家介绍一下隧道防水板施工工艺及需要注意的事项有哪些。

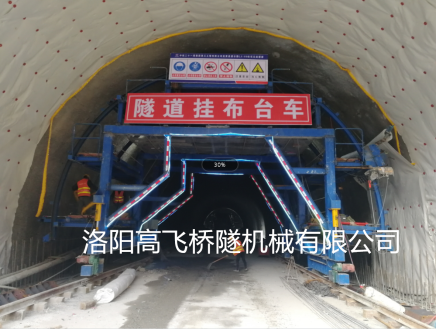

  隧道防水板施工

  隧道防水板施工工艺



  一、施工工艺



  1、施工准备


  (1)、洞外准备:检验防水板质量,用铅笔划焊接线及拱顶分中线,按每循环设计长度截取,对称卷起备用。

  (2)、洞内准备:铺设台架行走轨道;施工时采用两个作业台架,一个用于基面处理,一个用于挂防水板,基面处理超前防水板两个循环。

  (3)、断面量测:测量断面,对隧道净空进行量测检查,对个别欠挖部位进行处理,以满足净空要求;同时准确测放拱顶分中线。

  (4)、基面处理:清除各种异物,如:石子、沙粒等,做到初期支护表面平整干净。不能出现酥松、起砂、无大的明显的凹凸起伏。铲除各类尖锐突出物体,如:钢筋头、铁丝、凸出在作业面上的各种尖锐物体。根据图纸高程尺寸,定好基准线,准确无误地按线下料。施工设备如焊接机、检漏器、热风枪、电闸箱等,在工作前要做好检查和调整。确保设备正常运行,达到焊接要求,保证工程质量。


  2、防水板材的铺设、固定


  防水板超前二次衬砌10~20m施工,用自动爬行热焊机进行焊接,铺设采用防水板台车进行。

  (1)、铺设前进行准确放样,弹出标准线进行试铺后确定防水板一环的尺寸,尽量减少接头。

  (2)、防水板铺设应采用无钉铺设工艺,应采用从下向上的顺序铺设,松紧应适度并留有余量(实铺长度与弧长的比值为10:8),检查时要保证防水板全部面积均能抵到围岩。

  (3)、防水板铺设采用洞外大幅预制,洞内整卷起吊,无钉铺设工艺。从拱顶向两侧铺设,防水板铺设要有一定松驰量。在喷砼表面采用ZIC-16电锤Φ8钻头钻眼,塑料膨胀螺栓固定,锚固点边墙环向间距90cm,纵向100cm;拱部环向间距60cm,纵向100cm。沿隧道纵向在锚固点上绑扎铁丝,防水板用背带与铁丝绑紧。

  (4)、环向铺设时,先拱后墙,下部防水板应压住上部防水板。

  (5)防水板纵向搭接与环向搭接处,除按正常施工外,应再覆盖一层同类材料的防水板材,用热焊焊接。

  (6)、三层以上塑料防水板的搭接形式必须是“T”型接头。

  (7)、分段铺设的卷材的边缘部位预留至少60cm的搭接余量并且对预留部分边缘部位进行有效的保护。

  (8)、绑扎或焊接钢筋时,采取措施应避免对卷材造成破坏。


  二、隧道防水板施工注意事项:


  1、施工人员须持证上岗。

  2、严把焊接质量关,焊接处不得有漏焊、跳焊现象。

  3、雨全防水防水板铺设应平整顺直,不得有弯曲、下垂、绷紧、褶皱和破损现象。

  4、接缝焊接时需将焊接面擦拭干净,并保持焊接面的干燥。焊接时焊嘴与焊接方向呈45°角,压辊与焊嘴平行并保持大约5mm距离,焊嘴边应有呈亮色熔融物渗出,不应出现漏焊、跳焊、烧焦和焊接不牢现象。

  5、单缝焊接时搭接宽度不小于100mm。双缝及多缝焊接时,可根据焊接机的不同,合理计算预留搭接宽度。

  6、防水板收口处用专用压条固定,钉距不应小于900mm,用密封胶密封,水泥砂浆封实。

  7、铺设钢筋网、支护拱架和模板时应注意对防水板的保护。

  以上就是小编为大家带来的隧道防水板施工工艺及注意事项相关内容,希望上文简述的内容对大家可以起到一定的帮助。河南高飞机械设备集团有限公司是一家集货物、技术进出口业务(建筑、公路、铁路、水利、矿山、钢结构、市政公用等工程的施工和安装)等为一体的现代化企业集团。主要产品有防水板钢筋铺挂台车,全自动防水板台车,液压自行式仰拱栈桥,智能化自动浇筑衬砌台车,无骨架衬砌台车等系列。如果有其他疑问,也可以致电河南高飞机械设备集团有限公司进行咨询。
